darktable: Entwicklung von Astrofotos der Milchstraße (3/4)

Zuletzt aktualisiert am 04.05.2023 von Hendrik


Nachdem im vorangehenden Schritt „Stacking mit Sequator“ die Bilder in Sequator gestackt bzw. übereinander gelegt wurden, geht es hier mit dem eigentlichen Entwicklungsprozess in darktable weiter. – Von der Belichtung, über den Weißabgleich bis hin zur Kontrastverstärkung der Milchstraße.


Vorher (Sequator-Output) / nachher
Vorher (Sequator-Output) / nachher

Im letzten Schritt wurden die Aufnahmen per Sequator gestackt, die Milchstraße sieht aber an dieser Stelle nach wie vor ziemlich unspektakulär aus.

Damit das nicht so bleibt, wird die Sequator-Datei erneut in darktable bearbeitet und wir beginnen mit dem tatsächlichen Nachbearbeitungs- bzw. Entwicklungsprozess der Datei in der Dunkelkammer.

Belichtung

Zunächst muss ggf. die Belichtung angepasst werden, um die Milchstraße besser hervorzuheben. Dabei gilt es, das Histogramm im Blick zu behalten und die Überbelichtung größerer Bildpartien unbedingt zu vermeiden:

darktable Belichtungsanpassung
darktable Belichtungsanpassung

Meiner Erfahrung nach kann man die gestackte Aufnahme (!) eine gute Blendenstufe höher belichten, ohne dass das gravierende Einbußen in der Bildqualität nach sich ziehen würde – natürlich nur, wenn das Bildmaterial zu dunkel ist und dadurch keine Bildpartien überbelichtet wurden. Die Belichtungsanpassung ist je Bild individuell festzulegen.

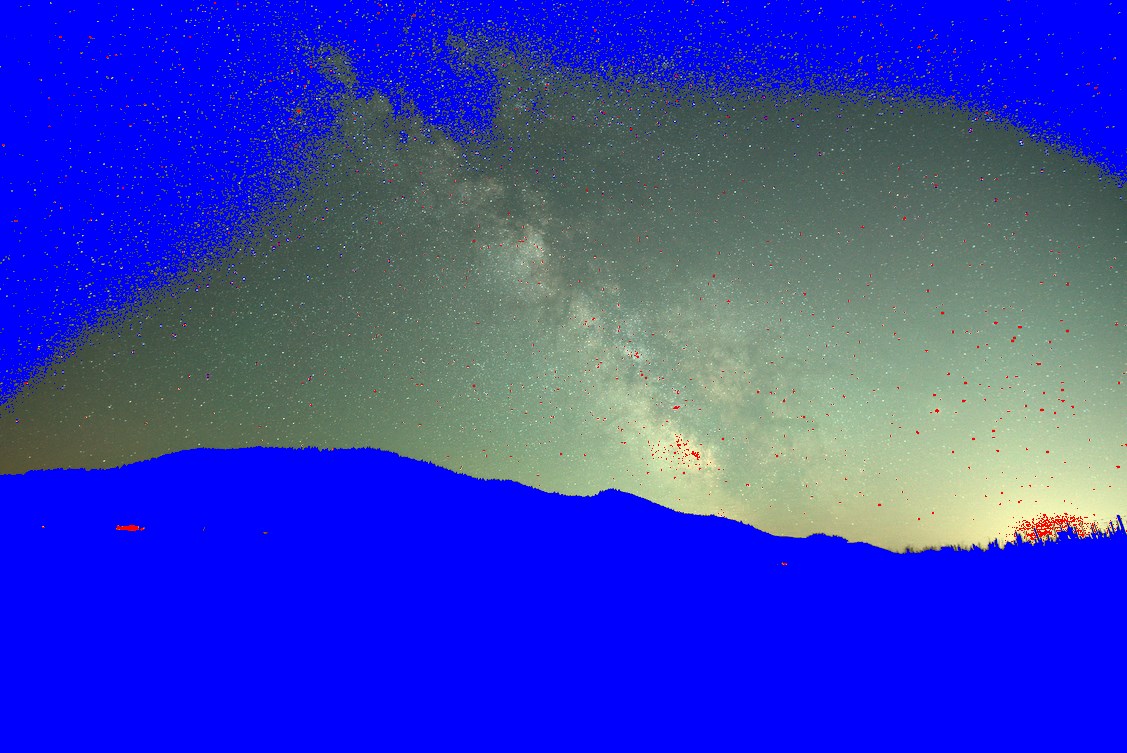

Als Hilfsmittel kann hier die darktable-eigene Über-/Unterbelichtungsindikation (rot, blau) verwendet werden:

Über-/Unterbelichtungsindikation von darktable
Über-/Unterbelichtungsindikation von darktable

Die obige Ansicht kann in der Dunkelkammer durch Klick auf das rot umrandete Icon unterhalb des dargestellten Bilds aktiviert werden:

Aktivierung der Über-/Unterbelichtungsanzeige in darktable
Aktivierung der Über-/Unterbelichtungsanzeige in darktable

Dass einige Sterne in der obigen Abbildung überbelichtet sind, stellt kein Problem dar. Wichtig sind nur größere Partien, da diese im weiteren Entwicklungsprozess sonst ausbrennen.

Nach Korrektur der Belichtung sieht das Bild so aus:

Belichtung mit darktable korrigiert
Belichtung mit darktable korrigiert

Die Milchstraße ist nun schon sehr deutlich in allen Details zu erkennen.


Adobe Lightroom & Photoshop

Adobe Lightroom & Photoshop*

94,99 €
Bei Amazon kaufen

Kein Angebot mehr verpassen: PreismonitorPREISMONITOR nutzen!
Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Weißabgleich

Manche Webseiten empfehlen, im berühmten darktable-Pendant vor Anpassung des Weißabgleichs zuerst die Sättigung und Lebendigkeit auf 100% anzuheben, danach den Weißabgleich einzustellen und die beiden Werte wieder auf Normallevel zurück zu drehen.

In darktable hat das leider für mich bisher nie funktioniert. Daher versuche ich den Weißabgleich „nach Augenmaß“ so einzustellen, dass der Hintergrund (Himmel) eine minimale Tendenz ins Blaue hat.

Das Beispielbild hat nach Anpassung der Belichtung einen kräftigen Blaustich, sodass die Farbtemperatur erhöht werden muss:

Weißabgleich zur Korrektur der Bildfarbe
Weißabgleich zur Korrektur der Bildfarbe

Nach Anpassung der Farbtemperatur und Feinjustierung des Farbtons sieht das Foto so aus:

Aufnahme der Milchstraße nach angepasstem Weißabgleich
Aufnahme der Milchstraße nach angepasstem Weißabgleich

Schon besser. Der penetrante Blaustich im Himmel ist verschwunden und das Bild wirkt nun natürlicher!

Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Kontrast und Sättigung erhöhen

Kontrast ist das A und O bei Astrofotos, denn nur durch dessen Verstärkung lässt sich letztendlich die Milchstraße aus Fotos herausarbeiten.

Daher passe ich Kontrast und Sättigung kräftig an:

darktable: Kontrast und Sättigung anheben
darktable: Kontrast und Sättigung anheben

Farbsaumentfernung

Zwar wurden im ersten Schritt des Tutorials bereits die chromatischen Aberrationen entfernt (die ja faktisch Farbsäume darstellen). – Durch die Kontrastverstärkung bilden sich jedoch weitere Farbsäume, die erneut entfernt werden müssen, um das Bild homogener zu gestalten.

Im Bild unten sind deutliche Blaufärbungen einiger Sterne zu sehen:

Farbsäume nach Kontrastverstärkung müssen entfernt werden
Farbsäume nach Kontrastverstärkung müssen entfernt werden

Um diese zu entfernen, wird das Modul „Farbsaum-Entfernung“ aktiviert. Ich habe sehr gute Erfahrungen mit einem großzügigen Wert von 10 beim Kantenerkennungsradius gemacht:

Farbsaumentfernung
Farbsaumentfernung

Danach sieht das Bild wie folgt aus – die Farbsäume sind weitestgehend verschwunden:

Nach Aktivierung der Farbsaum-Entfernung sind keine ebensolche mehr vorhanden
Nach Aktivierung der Farbsaum-Entfernung sind keine ebensolchen mehr vorhanden

Das zu entwickelnde Bild sieht zum jetzigen Zeitpunkt wie folgt aus:

Farbsäume entfernt und Kontrast sowie Sättigung erhöht
Farbsäume entfernt und Kontrast sowie Sättigung erhöht

Schatten und Spitzlichter

Danach kann das darktable-Modul „Schatten und Spitzlichter“ mit Standardeinstellungen aktiviert werden:

darktable-Modul Schatten und Spitzlichter wurde aktiviert
darktable-Modul „Schatten und Spitzlichter“ wurde aktiviert

Als Ergebnis wird der Kontrast der Milchstraße nochmals angehoben. Das Bild profitiert hiervon insbesondere direkt am Horizont, da nun der Bereich mit leichter Lichtvschmutzung stärker kontrastiert dargestellt wird.

Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Das galaktische Zentrum ist bereits sehr gut zu erkennen.

Tipp: Wenn Du bei Anwendung des Moduls Probleme mit hellen Farbsäumen hast, dann hilft der sehr gute Rat eines Besuchers meines Blogs weiter. Durch Reduzierung des Parameters „Radius“ von 100 auf bspw. 5 kann diese Farbsaumbildung kompensiert werden. Die Reduzierung geht bei zu niedrigem Wert zu Lasten des Kontrasts und bedarf daher etwas Fingerspitzengefühl. Probiere es einfach aus – es lohnt sich!

Weniger Farbsäume durch Reduzierung des Radius im Modul Schatten und Spitzlichter.
Weniger Farbsäume durch Reduzierung des Radius im Modul Schatten und Spitzlichter.

Kontrast Equalizer: Instanz 1

Weiter geht’s mit der Kontrast-Orgie. 😉

Das Modul Kontrast Equalizer ist genial zur Entwicklung, da es sich sehr vielfältig einsetzen und extrem fein justieren lässt, sofern man das Funktionsprinzip verstanden hat.

Für die Eingrenzung der Milchstraße haben sich für mich die Verlaufsformen bewährt, da diese sich miteinander kombinieren lassen und fließende Übergänge durch Einstellung des Kompressionsgrads ermöglichen. Der Überblendmodus bleibt währenddessen in der Standard-Einstellung „normal“:

Verlaufsformen zur Verstärkung des Kontrasts via Kontrast-Euqalizer (1 = Modul Kontrast Equalizer, 2 = Maske invertieren, 3 = neue Verlaufsform anwenden, 4 = Kontrast von links nach rechts verstärken)
Verlaufsformen zur Verstärkung des Kontrasts via Kontrast-Euqalizer (1 = Modul „Kontrast Equalizer“, 2 = Maske invertieren, 3 = neue Verlaufsform anwenden, 4 = Kontrast von links nach rechts verstärken)

Wichtig ist, dass die Verlaufsformen (Auswahl per Klick auf die Schaltfläche 3 in der oberen Abbildung) mit Pfeilrichtung nach innen zueinander angeordnet werden und die Polarität der gesamten Maske am Ende umgekehrt wird (Punkt 2 in der oberen Abbildung). Nur so wirken die Formen in der Mitte und nicht außerhalb.


Sony 11mm f/1.8

Sony 11mm f/1.8*

474,00 €Prime
Bei Amazon kaufen

Kein Angebot mehr verpassen: PreismonitorPREISMONITOR nutzen!
Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Im Kontrast-Equalizer selbst hebt man nun im Reiter Luminanz die Kurve von links ausgehend Schritt für Schritt an, um den Kontrast zu verstärken (Punkt 4). Mittlerweile schwöre ich auf den oben in der Abbildung zu sehenden „Buckel“.

Wenn Dir das Ergebnis zu kräftig ist, kannst Du einfach die Deckkraft der gesamten Maske im Modul entsprechend reduzieren oder mit der Kurve experimentieren. Die Deckkraft einzelner Verlaufsformen lässt sich ebenfalls anpassen, indem Du eine Form mit der Maus markierst und dann gleichzeitig STRG + Mausrad hoch/runter drückst / drehst.

Tipp: Der Wirkungsbereich (in darktable auch „Kompression“ genannt) einer Verlaufsform kann durch Selektion der Form und SHIFT + Mausrad hoch/runter vergrößert und verkleinert werden.

Um der Milchstraße bzw. dem maskierten Bereich noch etwas mehr Sättigung zu verabreichen, kann zusätzlich im Reiter „Chrominanz“ des Moduls die Chrominanzkurve nach oben verschoben werden:

Chrominanzverstärkung im Kontrast Equalizer
Chrominanzverstärkung im Kontrast Equalizer

Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Kontrast Equalizer: Instanz 2

Um die dunklen Gaswolken der Milchstraße weiter herauszuarbeiten, erstellt man nun eine zweite Instanz des Kontrast-Equalizers („Instanz duplizieren“):

Instanz duplizieren
Instanz duplizieren

In der neuen Instanz wählt man als Überblendmodus „abdunkeln“ aus. Vorteil bei der Duplizierung ist, dass die zuvor bei der ersten Instanz des Kontrast-Equalizers gewählte Maskierung vererbt wird bzw. erhalten bleibt.

Damit das nicht allzu unnatürlich aussieht, kann man die Deckkraft der Maske nach eigenem Geschmack reduzieren:

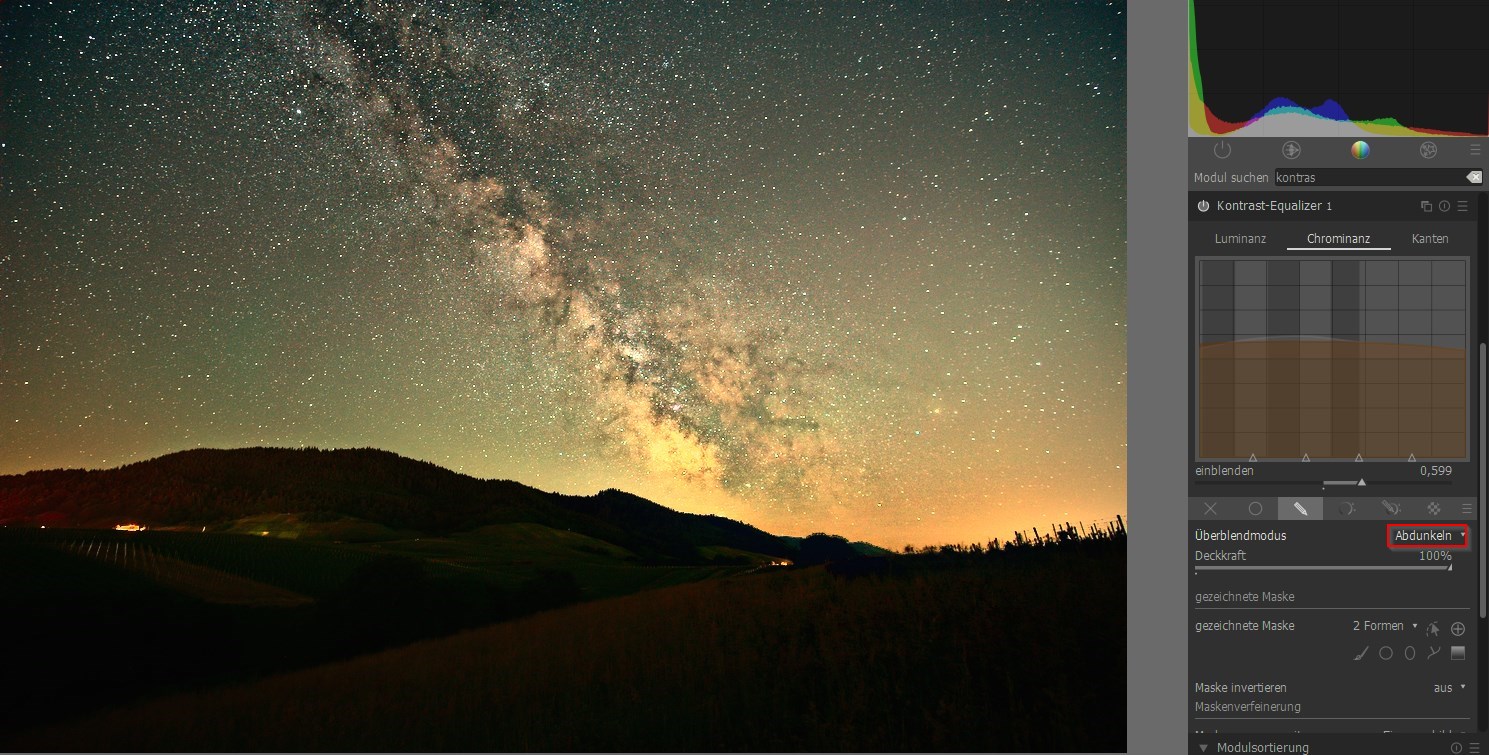

Zweite Instanz des Kontrast-Equalizers: Überblendmodus "abdunkeln"
Zweite Instanz des Kontrast-Equalizers: Überblendmodus „abdunkeln“

Nach Anwendung beider Kontrast Equalizer Instanzen sieht das Bild mittlerweile folgendermaßen aus:

Milchstraße nach Anwendung der beiden Instanzen des Kontrast Equalizers
Milchstraße nach Anwendung der beiden Instanzen des Kontrast Equalizers

Dunstentfernung

Ich aktiviere ganz gerne noch das Modul „Dunstentfernung“, um ein paar Details mehr im Sternenhimmel aufzudecken:

darktable Dunstentfernung
darktable Dunstentfernung

Meist belasse ich es hier bei den Standardeinstellungen.

Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Belichtungskorrektur

Die Milchstraße ist mittlerweile im Zentrum leider etwas überbelichtet, sodass ich in der ersten Belichtungsinstanz von oben die Belichtung leicht zurückdrehen muss.

Außerdem erstelle ich eine zweite Belichtungsinstanz und maskiere mit zwei Verlaufsformen den Bereich ober- und unterhalb der Milchstraße, um diesen abzudunkeln und so die Milchstraße noch weiter herauszustellen. Im Gegensatz zu oben sollen diese Formen nicht invertiert werden, da sie nach außen hin wirken müssen:

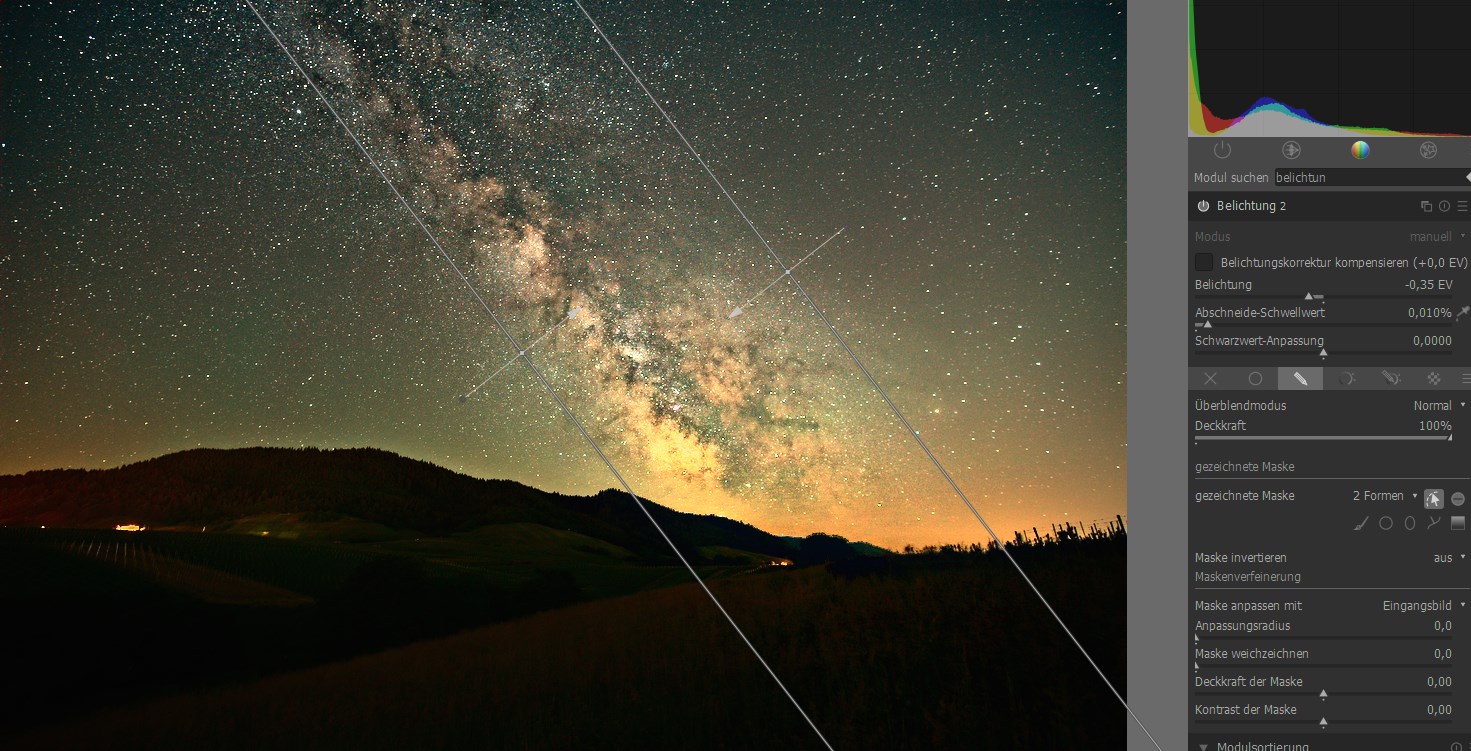

Belichtungskorrektur ober- und unterhalb der Milchstraße
Belichtungskorrektur ober- und unterhalb der Milchstraße

Lokaler Kontrast

Einer geht noch. Durch das Modul „Lokaler Kontrast“ lässt sich nochmals der Kontrast steigern. Bewährt hat sich ein Detailgrad zwischen 150 und 165%:

darktable Lokaler Kontrast
darktable Lokaler Kontrast

Durch Reduzierung des lokalen Kontrasts für „Lichter“ auf 0% lässt sich außerdem die Lichtverschmutzung etwas abmildern (sofern vorhanden).


Sony 15mm f/1.4 G

Sony 15mm f/1.4 G*

686,89 €Prime
Bei Amazon kaufen

Kein Angebot mehr verpassen: PreismonitorPREISMONITOR nutzen!
Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Astrofotografie entrauschen

Das Bild ist nun ziemlich detailreich und extrem viele Sterne sind zu sehen. Ich wende daher mittlerweile ganz gerne das Modul „Astrofotografie entrauschen“ an, um einige Sterne zu reduzieren.

Das Modul bringt auf den ersten Blick etwas Unschärfe ins Bild, jedoch bleiben gerade im Bereich der Milchstraße die Details weitestgehend erhalten.

Ich habe das Modul mittlerweile zu schätzen gelernt, die positiven Aspekte überwiegen die negativen bei weitem.

Hier ein Vergleich vorher (links) / nachher (rechts):

Modul Astrofotografie entrauschen: Links vorher, rechts entrauscht
Modul „Astrofotografie entrauschen“: Links vorher, rechts entrauscht

Zwischenstand

Fertig. Soweit sind alle Entwicklungsschritte für den Sternenhimmel und die Milchstraße in darktable abgeschlossen. Das Bild sieht an dieser Stelle des Tutorials so aus:

Milchstraße nach Abschluss der Entwicklungsschritte in darktable
Milchstraße nach Abschluss der Entwicklungsschritte in darktable

Bei Bedarf kann natürlich immer noch etwas nachjustiert werden. Die Module „Velvia“ und „Lebendigkeit“ helfen oft, noch etwas mehr Farben ins Bild zu bringen.

Letzte Aktualisierung: 13.12.2024 | * Affiliate-LinkWas ist das? | Bilder von der Amazon Product Advertising API

Ich bin jedoch mit diesem Zwischenstand zufrieden und möchte das Tutorial nicht noch mehr überfrachten, als ich es ohnehin schon tue. Leider sind aber nunmal viele verschiedene Arbeitsschritte in der Entwicklung nötig.

Der Vordergrund ist jetzt leider ziemlich „abgesoffen“, sodass hier in einem separaten Bild nachgearbeitet werden muss.

Den Vordergrund nicht vergessen!

In den vorangegangenen Schritten hat teilweise der Vordergrund ziemlich durch die verschiedenen Masken und angewandten Module gelitten.

Daher lege ich via „Duplikat-Manager“ eine Kopie der oben bearbeiteten Datei an und deaktiviere alle Module, die die Anpassung der Milchstraße bzw. des Kontrasts betreffen und gleichzeitig den Vordergrund in Mitleidenschaft gezogen haben.

Duplikat Manager
Duplikat Manager

Ebenso muss zwingend das Modul „Astrofotografie entrauschen“ deaktiviert werden, da hierdurch Details im Vordergrund verschluckt werden.

Im Ergebnis erhalte ich folgendes Foto:

Nach Deaktivierung aller kontrastverstärkender Module sind wieder Details im Vordergrund erkennbar
Nach Deaktivierung aller kontrastverstärkender Module sind wieder Details im Vordergrund erkennbar

Dabei ist es völlig egal, wenn Teile der Milchstraße nun überbelichtet sind. Weiterverwendet wird nur der Vordergrund.

Hinweis: Diese Variante zur Weiterverwendung des Vordergrunds in GIMP ist die einfache Version und sollte für das Erlernen der grundlegenden Arbeitsschritte völlig ausreichend sein.

Wenn Du jedoch den Mehraufwand nicht scheust, empfehle ich das Tutorial Astrofotografie mit GIMP: Meilenstein zur Rauschreduzierung des Vordergrunds mit Stacking. Dort habe ich es mit einer neuen Methode des Vordergrund-Stackings in GIMP geschafft, deutlich mehr Details herauszuarbeiten.

Im nächsten Schritt werde ich das Duplikat in GIMP dazu verwenden, den Vordergrund via transparenter Maske zu extrahieren und separat vom Nachthimmel zu bearbeiten.

Check! Weiter geht’s mit Schritt 4: Feinschliff mit GIMP.
